Водяной теплый пол для дома
Основной или вспомогательной системой отопления в доме является водяной теплый пол. Она способна обеспечить качественный обогрев комнаты снизу. Теплоносителем в этой системе выступает горячая вода. Она постоянно циркулирует в трубопроводе, который устанавливают под напольным покрытием.
Система водяного теплого пола является универсальной.
Ее устанавливают в:
- домах;
- торгово-развлекательных комплексах;
- квартирах;
- дорогах;
- спортивных сооружениях;
- подъездных площадках и т.д.
Одним словом, теплый пол вы можете установить где угодно.
Комплектация водяного теплого пола состоит из:
- Насоса;
- Трубопровода;
- Водонагревательного котла;
- Коллекторного шкафа.
Температура в системе не превышает 60 градусов. Она под действием насоса поступает в коллектор, который и распределяет жидкость по трубопроводу. Благодаря движению горячей воды происходит равномерный обогрев. По мере остывания жидкость возвращается к коллектору по возвратной трубе.
ОСОБЕННОСТИ РАБОТЫ
Теплой водяной пол имеет множество преимуществ:
- Разница температур воздуха внизу и вверху помещения составляет 3-5 оС. Это позитивно влияет на микроклимат помещения, а в итоге и на самочувствие человека;
- Можно самостоятельно регулировать температуру для каждой комнаты в зависимости от ее назначения или же времени суток;
- Он позволяет экономить энергию на 20-40% по сравнению с обыкновенным радиаторным отоплением;
- Система отопления спрятана в полу. Это позволяет воплотить в жизнь различные дизайнерские задумки;
- В качестве напольного покрытия можно использовать различные современные стройматериалы;
- Система может работать в автономном режиме;
- Система может быть соединена с радиаторным отоплением.
Благодаря водяному теплому полу, потоки воздуха распределяются на поверхности пола. Это позволяет более эффективно прогреть помещение. На первый взгляд принцип действия этой отопительной системы достаточно прост. Но не торопитесь сразу же устанавливать систему, ведь необходимо предварительно подготовить ее проект. Лучше воспользоваться услугами специалиста, ведь данная работа требует не только навыков, но и знаний. В проекте будет рассчитана необходимая длина, шаг установки труб, схема их расположения, мощность контура т.д.
Помните, что неправильное обустройство системы может привести к дорогостоящему ремонту. Поэтому, прежде чем перейти к монтажу теплых водяных полов, реально рассчитайте свои силы и способности.
РАБОТА ТЕПЛОГО ПОЛА
Многие задаются вопросом, как работает система теплого водяного пола. Этот процесс достаточно прост.
В навесном или внутреннем шкафу устанавливают коллекторы. Они управляет движением теплоносителя в системе. Две трубы (обратная и подающая) подсоединяют к каждому коллектору. На каждой трубе обязательно должны присутствовать запорные вентили, при помощи которых можно перекрыть доступ теплоносителя в определенный контур. По подающей трубе подается горячая вода, по обратной уже охлажденная.
На выходе из коллектора размещен разветвитель, который оснащен сливным краном и воздухоотводчиком.
ВИДЫ СИСТЕМЫ ВОДЯНОГО ТЕПЛОГО ДОМА
Сегодня специалисты используют три основных способа укладки водяного теплого пола:
- Модульно-реечная система;
- Система в бетонной стяжке;
- Настильная система.
Первый способ укладки предназначен для деревянных сооружений. В таком случае монтаж трубопровода монтируется в специальные пазы. Комплектация водяного теплого пола этого типа позволяет владельцу установить любой тип напольного покрытия.

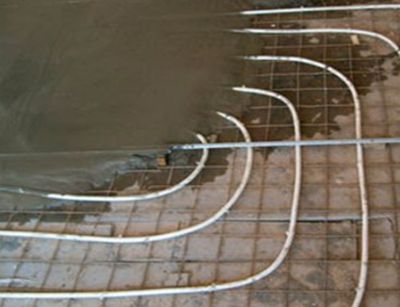

Второй тип являеться самым распространенным.Преимуществом такого способа является аккумуляция тепловой энергии. Благодаря этому при выключении всей системы пол остывает в течении 48часов.
В настильной системе используются полистирольные маты, которые имеют специальные пазы. Они предназначены для крепления алюминиевых пластин и трубопровода. Этот способ используют в том случае, если выполнить бетонную стяжку невозможно. К примеру, если высота потолков в доме низкая.
МОНТАЖ
Установку трубопровода необходимо проводить в соответствии с определенной схемой, которая была предварительно изготовлена на этапе проектирования.
Существует несколько схем установки водяного теплого пола:
- Змейка;
- Улитка;
- Комбинированная.
Схема «змейка» характеризуется прохождением трубопровода по краю стен. Возврат труб происходит в виде изгибов волнистой формы. В схеме «улитка» трубы расположены по периметру помещения. Они постепенно сужаются в центру. В этой схеме следует учитывать и обратный ход. Часто трубы прокладывают через один ряд.
Комбинированная схема предполагает использование двух вышеперечисленных схем укладки труб. К монтажу теплых водяных полов каждого из этих видов необходимо подходить очень ответственно.

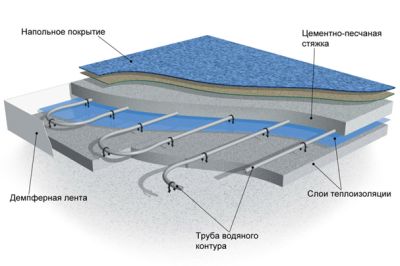

КОНСТРУКЦИЯ ТЕПЛОГО ПОЛА
Перечень необходимых материалов зависит напрямую от выбора способа установки теплого пола. Самым популярным является устройство системы в бетонированной стяжке. Необходимо предварительно приобрести материалы и комплектующие для водяных теплых полов.
СОСТАВ ВОДЯНОЙ СИСТЕМЫ «ТЕПЛЫЙ ПОЛ»:
- Теплоизоляционный материал;
- Армирующую пленку;
- Демпферную и гидроизоляционную ленту;
- Трубы (Ø16-20 мм);
- Крепежные элементы;
- Специальная смесь для стяжки;
- Циркуляционный насос;
- Коллекторный шкаф со всеми комплектующими;
- Котел для нагрева воды с запорными клапанами.
Трубы могут быть из пластика, металла или из сшитого полипропилена. На них обязательно должна присутствовать соответственная маркировка.
Из инструментов необходимо подготовить:
- Пассатижи;
- Уровень;
- Рулетку;
- Перфоратор и т.д.
Точное количество инструментов и материалов очень сложно рассчитать. Комплект для водяного теплого пола можно подобрать точно при правильном проектировании.
ВЫВОД
Система теплого водяного пола – это эффективный способ улучшить радиаторное отопление. При этом дома вас всегда будет ждать теплый пол в доме, по которому будет очень приятно ходить не только после работы, но и с утра зимой.
