Располагаем оптимально напольный обогрев

Обогрев тёплым полом является отличной альтернативой привычному радиаторному отоплению. При такой схеме отопления в тепле остаются ноги и большая часть туловища.

Принцип лежит в монтаже нагревательного элемента по всему периметру пола. В роли нагревательного элемента может выступать горячая вода, подаваемая центральным отоплением либо специальные нагревательные кабеля, излучающие тепло. В последнем случае происходит большой расход электроэнергии, что сулит дополнительные затраты.

Схема укладки теплого водяного пола – это способ расположения нагревательных элементов.

Виды укладки теплого пола

alt

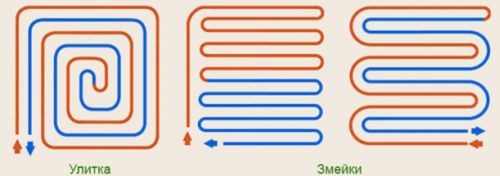

Способы укладки труб

При монтаже используются три основные схемы водяных теплых полов:

При расположении “змейкой” трубы прокладывают около наружной стены, а затем волнистыми линиями её подводят к исходному месту. Схема монтажа водяного тёплого пола, заключающаяся в расположении труб по периметру помещения, когда при этом следующий круг меньше предыдущего, называется “улиткой”.

Использование “ комбинированной” схемы подразумевает сочетание “змейки” и “улитки”. К примеру, одна половина помещения может быть отделана первым видом, вторая – другой.

Коллектор и его схема

Вне зависимости от способа укладки теплого пола, требуется установка коллектора, регулирующего подачу воды. Его соединяют с подающей горячую воду трубой и возвратной, служащей для сбора отработанной воды. Схема коллектора теплого водяного пола обычно состоит из двух гребёнок, одна из которых распределяет горячую воду, а другая собирает остывшую воду с последующим отправлением в другую трубу. Также в конструкции коллектора расположены управляющие элементы, отвечающие за обеспечение температурного режима и стабильную работу всей системы.

alt
Коллектор и его составные части

Шкаф с коллектором рекомендуется устанавливать вплотную к стене отапливаемого помещения либо вмонтировать в нее.
