Водяной теплый пол – как правильно сделать самому
Одним из альтернативных методов отопления становятся системы теплых полов. В настоящее время они представлены двумя видами – электрическими и водяными. Первый вариант имеет исключительно производственные технологии изготовления.
Второй вполне может быть изготовлен самостоятельно. Не каждый пользователь знает, как правильно сделать теплый водяной пол. Наша статья вам в помощь.
Принципиальная схема устройства водяных полов
Трубы
Принципиально водяная система теплых полов представляет собой горячий водопровод из труб с высокой теплопроводностью, уложенный непосредственно под напольное покрытие в слой бетонной стяжки.
Среди материала, из которого изготавливаются магистрали, наибольшее распространение получили три:
- Пластик;
- Металл в пластиковой изоляции;
- Металл (в основном, медь).
Каждый из материалов имеет свои преимущества. Прежде чем говорить о том, как делать водяные теплые полы, рассмотрим их. Пластик достаточно прочен и хорошо выдерживает механические нагрузки. Металлопластиковые трубы сочетают умеренную пластичность с высокой теплопроводностью. Медные трубопроводы прочны, хорошо гнутся и прекрасно отдают тепло от проходящей по ним горячей воды.
Как и любой другой материал, трубы для теплых полов не лишены ряда недостатков:
- пластиковые плохо сгибаются, что приводит к определенным сложностям, так как сделать водяные теплые полы без изменения прямолинейности магистралей невозможно. Ограниченная длина полипропиленовых труб приводит к необходимости изготовления большого количества стыковых соединений, каждый из которых может стать слабым элементом системы;
- металлопластиковые полы удобны в эксплуатации, но не долговечны из-за слабой коррозионной стойкости металла;
- медные имеют лишь один, но очень существенный недостаток – стоимость труб. По сравнению с перечисленными аналогами она выше в несколько раз.
Коллектор
Кроме трубопровода обязательным элементом водяных полов является коллектор. Он представляет собой специальный разветвитель, позволяющий воде равномерно распределяться по всем контурам, укладываемым, как правило, в разных комнатах дома или квартиры. При обогреве одного помещения коллектором можно пренебречь.
При планировании расходов на приобретение элементов системы определенную сумму необходимо заложить на покупку разветвителя. Но имея навык работы с сантехническими инструментами коллектор не сложно собрать самому из металлических уголков. Этот вариант намного дешевле.
Укладываем водяной пол. Готовим основу

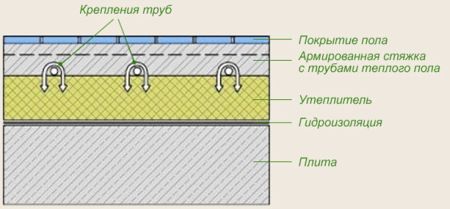

Итак, поговорим о том, как правильно сделать водяной теплый пол самостоятельно. Систему труб можно укладывать как на деревянные, так и на бетонные основания. Более предпочтителен второй вариант. Учитывая толщину всех элементов, входящих в обязательный набор пирога теплого пола необходимо подготовить 7-10 см пространства на полу.
В том случае, если в комнатах было уложено какое-либо напольное покрытие, его необходимо удалить. При низких потолках придется поработать и отбойным молотком, чтобы обеспечить требуемое пространство для укладки. На эту же величину необходимо будет подпилить и двери в том случае, если установка производится в жилых помещениях.
Перед началом работ основание должно быть тщательно выровнено и очищено от различного мусора и пыли. После этого приступают к следующему этапу.
Укладываем гидро- и теплоизоляцию
Продолжаем разговор о том, как правильно сделать водяные теплые полы. На готовое основание укладывают слой полиэтиленовой гидроизоляции. Ее роль выполняет обыкновенная пленка, толщина которой не должна быть ниже 200 мкм. Так как редко удается закрыть всю площадь комнаты одним полотном, неизбежно возникнет необходимость стыковки. Для этого накладывают одну пленку на другую и фиксируют малярным скотчем, наклеивая его вдоль стыка и поперек.
Для создания на полу своеобразной ванны обязательно нахлестывают пленку и на стены на высоту не менее 15 см. В случае аварийной ситуации этот нехитрый шаг поможет предотвратить затопление нижних помещений.

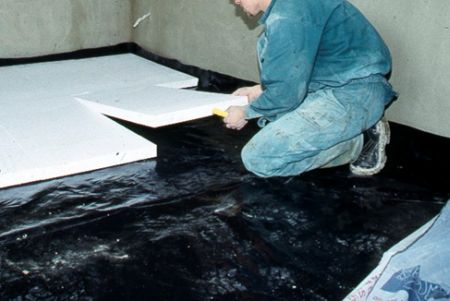

Во избежание теплопотерь в материал перекрытий и в пространство, расположенное под ними, на гидроизоляцию обязательно укладывают слой утеплителя.Наиболее применим для теплых полов вспененный пенополистирол или пенополиуретан. Они достаточно прочны, хорошо выдерживают нагрузку.
Армирование, укладка труб
Для возможности эксплуатации трубы необходимо спрятать в бетонную стяжку. Так как делать водяные теплыеполы приходится надолго, необходимо выполнять все этапы работ на высоком уровне. Для увеличения прочности бетонной стяжки применяют армирование.
На слой утеплителя укладывают стальную сетку из проволоки диаметром 6-8 мм с ячейкой 100х100 или 150х150. Непосредственно на нее начинают монтаж трубопровода по той или иной схеме. Не все слесари знают, как самому сделать водяной теплый пол, поэтому иногда работу выгодно выполнить самостоятельно.
Используют две основных схемы укладки труб и две дополнительных:
- змейка простая;
- змейка сдвоенная;
- улитка или спираль простая;
- спираль сдвоенная.
Дополнительные схемы позволяют повысить теплоотдачу всей системы и сэкономить на нагреве воды, что немаловажно, так как запрос в поисковиках, сколько стоит сделать водяной теплый пол соседствует с запросом, сколько стоит эксплуатация теплого пола.

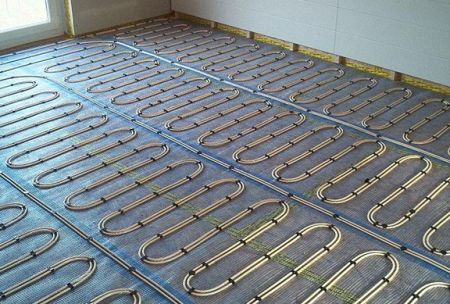

Укладывают трубы поверх арматуры, фиксируя их к сетке пластиковыми гибкими хомутами. Категорически запрещается перекрещивание магистралей и чрезмерный радиус изгиба, способный привести к излому и ослаблению. Из дешевых видов лучше сгибаются металлопластиковые трубы, медные благодаря пластичности так же хорошо гнутся, но при этом необходимо использовать цилиндрические оправки.

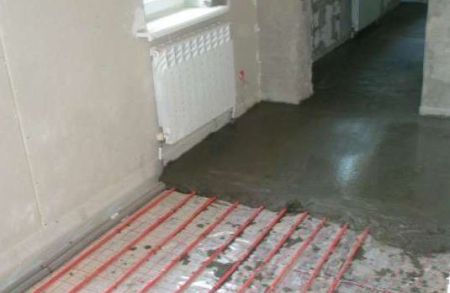

Заливка бетонной стяжки
Перед окончательным этапом работ обязательно подсоединяют контуры уложенных труб к коллектору и отопительному котлу, заполняют систему водой и проверяют ее работоспособность в течение суток.
Уложив и проверив магистрали, приступают к заливке бетонной стяжки, так как правильно сделать водяные теплые полы не означает только укладку труб.
Для этого готовят классическую смесь песка щебня и цемента с водой и выкладывают ее тонким слоем поверх труб. Достаточно сложно получить ровную поверхность стяжки. Для этого можно поступить двумя способами.
Первый предполагает заливку бетона в два приема. Сначала заливают полностью магистрали, выдерживают около недели и затем по маякам с выравниванием изготавливают окончательную бетонную поверхность под укладку напольного покрытия. Второй способ объединяет два предыдущих этапа в один. Сложность при этом заключается в выставлении направляющих в одну плоскость.
Себестоимость изготовления теплого пола
Повествуя о том, как самому сделать водяной теплый пол, следует остановиться на стоимости системы. Рассчитать ее не сложно самостоятельно. Для этого учитывают стоимость коллектора и труб, утеплителя и пленки, армирующей сетки и компонентов бетонной стяжки.
Цена на распределительный узел зависит от количества контуров. Так, коллектор на четыре выхода стоит около 650 рублей. Трубы металлопластиковые от 40 рублей за м.п. При различных схемах укладки расход составляет 7-10 метров на 1 м2 площади помещений.Утепление одной единицы площади обойдется от 100 рублей в зависимости от вида утеплителя.
Кубометр бетона стоит от 2000. Этого объема хватит на 10 м2площади при слое в 10 см. Исходя из перечисленных цен на основные материалы, не сложно посчитать, сколько стоит сделать водяной теплый пол в доме или квартире. При самостоятельном выполнении работ удастся сэкономить до 30% общей стоимости отопления.
