Наглядное устройство водяного теплого пола: со схемами укладки

Все большее внимание владельцев частных домов и квартир в многоквартирных домах привлекает возможность обогрева жилья без использования радиаторов отопления. Речь идет о теплых полах – технологии, позволяющей полностью очистить стены от труб и батарей.

В настоящее время распространены следующие виды организации подобного отопления:

• водяные;
• электрические кабельные;
• электрические пленочные;
• электрические матовые.

Устройство водяного теплого пола, вода перемещается по трубам, уложенным непосредственно в полу помещений. Для организации отопления применяют пластиковые и металлопластиковые магистрали. Качество обогрева помещения во многом зависит от правильно выбранной схемы укладки. Наибольшую известность имеют «змейка» и «спираль».

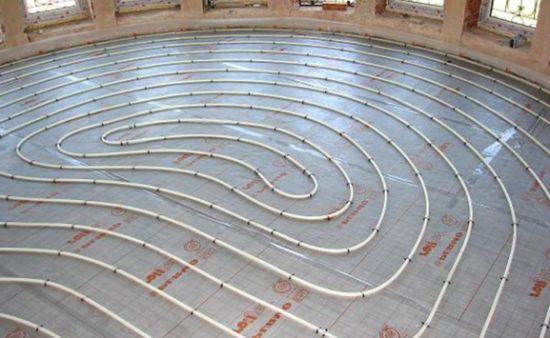

Укладка труб спиралью

Такая схема похожа на свернувшуюся кольцами змею. При этом основная задача, которую необходимо решить при такой организации отопления – подведение к спирали горячего теплоносителя и отвод охлажденного обратно к котлу. При классическом изображении спирали начало и завершение ее значительно отделены друг от друга. Подвод и отведение воды в этом случае будет осложнено. Для укладки пола обычно используют двойную спираль, располагая как бы две спирали параллельно друг другу.

Подобный водяной теплый пол устроен очень выгодно с точки зрения работоспособности и максимального качества прогрева помещения. Благодаря сдвоенности «улиток» горячая вода равномерно распределяется по всей поверхности пола, отсутствуют места с низким прогревом. Отводимый по второй части змеевика остывший теплоноситель не оказывает сильного влияния на общий температурный фон помещения.

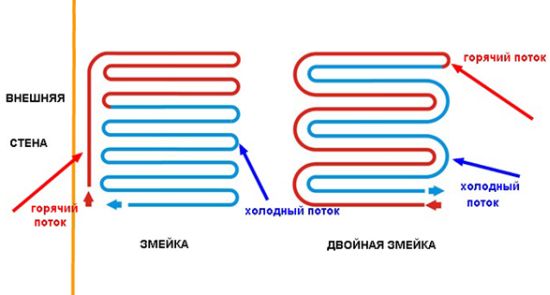

Водяной пол змейкой

Второй вариант монтажа пола из труб так же не лишен некоторых преимуществ водяных теплых полов. Но есть при его установке и определенные трудности. Сложно придать трубе изгиб с малым радиусом, но при большом расстоянии между витками возможно появление неравномерности обогрева, чреватое чередованием теплых и холодных участков.

Избежать указанных проблем помогает схема двойной змейкой. Благодаря этому вода менее остывает и тепло равномерно распределяется по всей поверхности пола. Виток трубы с максимальной температурой воды располагают вдоль внешней, более холодной стены.

При любом виде укладки обязательно наличие изоляционного слоя, иначе тепло будет идти в пол, а не в помещение.

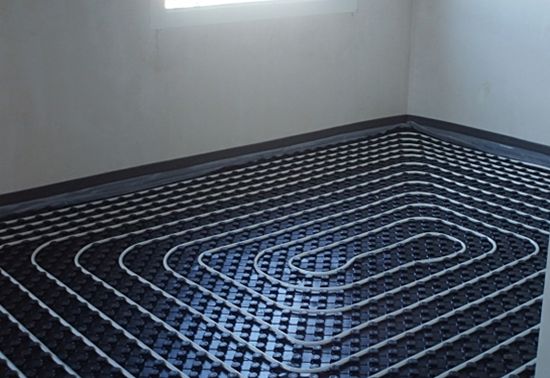

Плиты для монтажа пола

Внутренние трубы нередко крепят на размеченный лист армирующей сетки. Но создано изделие, которое резко облегчает работу монтажника, это плиты для водяных полов.

Они выигрывают сразу по нескольким пунктам:

• Защита труб от деформации, с помощью специальных канавок;
• Изгибы трубопродода становятся ровными и правильными;
• Маты осуществляют дополнительную теплоизоляцию;
• Не требуется дополнительного крепления.

Коллектор как распределяющий элемент системы

Одним из важнейших элементов системы водяных полов является коллектор – специальный распределяющий орган, позволяющий подать нагретую воду в каждый контур с одинаковой температурой и отвести охлажденную обратно в котел. Некоторые виды приспособлений позволяют одновременно выполнять автоматическое регулирование температуры.

Существуют различные схемы подключения коллекторов водяного пола. Наиболее простая из них – два трубопровода с отводящими фитингами или кранами.

Насколько качество зависит от производителя

Многие монтажники утверждают, что качество трубы заметно при установке. Труба должна быть пластичная, но не деформироваться при воздействии давления и температуры.

Компания Rexay описывают свое изделие, как надежным при долгой эксплуатации, чем и заслужили признание многих строителей. В описании водяных полов Рехау можно найти конкретные данные нагрузки до 6 бар.
