Как самому установить инфракрасный пленочный теплый пол
Плюсы и минусы конструкции
Преимущества инфракрасных пленочных полов способствуют росту их популярности. Устанавливают их под паркет или ламинат. Под линолеумом или ковролином конструкцию дополнительно закрывают ДВП или фанерой.
Устанавливать пленочный теплый пол под плитку нежелательно – клей быстро разъест пленку:
- Толщина термопленки – до0,5 мм. Она не испортит вид напольного покрытия.
- Простота конструкции. Установить ИК пленочный теплый пол можно без специальных навыков.
- При переезде конструкцию можно демонтировать.
- ИК-излучение полезно для здоровья и не сушит воздух.
- Срок эксплуатации – 10 лет, а цена пленочного теплого пола за 1 п.м. – от 300 до 800 рублей (зависит от ширины термопленки).
- Экономия электроэнергии, если пленка нагревается до температуры 20ºС и ниже.
Перед установкой:
- Продумывают схему. Если поставить на пленку что-то тяжелое или крупногабаритное, эффекта будет. Предусматривают отступы от стен (15-20 см) и других систем отопления (не менее 50 см). Для обогрева всего помещения пленкой покрывают не менее 75% площади пола.
- Пол с отклонением поверхности от горизонтали более 3 мм предварительно выравнивают.
- Выбирают место для терморегулятора. Высверливают канал под провода и отверстие нужного размера, подведите электричество от ближайшей розетки. Все выстилают теплоизоляционным материалом. Лучше всего подойдет пенополипропилен.
- Тем же материалом покрывают пол.В нем вырезают каналы, чтобы протянуть провода до места установки терморегулятора и отверстие для датчика температуры.
Инструкция по установке системы

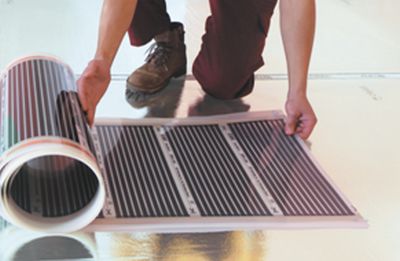

Пленку нарезают строго по разметке и укладывают электрические пленочные теплые полы нагревательными элементами вниз полосами с зазором 5-7 мм к стене с отверстием для терморегулятора. Места соединения склеивают термоизоляционным скотчем.
Открытые нагреватели по периметру изолируют (изоляция в комплекте). Весь периметр приклеивают скотчем к теплоизоляции.
К медным проводникам присоединяют зажимы. Один конец зажима помещают между термопленкой и нагревательным элементом и слегка зажимают плоскогубцами.

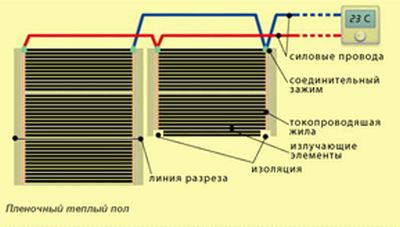

Провода с каждого конца очищают от изоляционного материала на 1-2 см. Схема подключения параллельная – лучше взять провода двух цветов. В свободный конец зажима вставляют провод, крепко зажимают плоскогубцами и изолируют.
Провода подводят к стене до места установки терморегулятора по каналу в теплоизоляции. Сверху его закрывают скотчем.
В подготовленное отверстие примерно посередине всей площади пленочного пола вставляют датчик температуры. С проводами от него поступают, как сказано выше.
Терморегулятор для пленочного теплого пола устанавливают на выбранное место. К контактам посередине подключают провода от источника питания, а к двум парам контактов по краям – провода от датчика температуры и термопленки. Провода заземления соединяют клеммой.
При включении терморегулятора все секции пленки должны равномерно нагреваться. Поверх пленки укладывают звукоизоляционный материал. Лучше, если он защищает и от влаги тоже. Далее монтируют выбранное напольное покрытие.
