Последовательность подготовки стяжки на водяной тёплый пол

При строительстве частного дома часто возникает необходимость обеспечения автономного его отопления за счёт прокладки системы тёплого пола. Качественная работа такой системы отопления, а также её надёжность может быть обеспечена только при правильной подготовки основания для труб отопительной системы. Поэтому выполненная по всем нормам и правилам стяжка на водяной тёплый пол – гарантия исправного функционирования данной системы индивидуального отопления.

Проектирование стяжки

Вопрос прокладки системы «тёплый пол» решается параллельно с его проектированием. Размещение труб водяного отопления должно выполняться с учётом будущего размещения мебели в отапливаемых помещениях, конфигурации комнаты и др. факторов. Составляющие системы тёплого пола представлены на рисунке:

alt
Типовая схема размещения системы водяного тёплого пола

Являясь основанием, стяжка водяного тёплого пола должна воспринимать на себя все возможные нагрузки: от предметов мебели, а также от перемещения по покрытию людей и/или грузов. Кроме того, она должна обеспечивать надёжную фиксацию труб, выравнивание и утепление основания сбоку.

В связи с этим, к стяжке под водяной тёплый пол предъявляются следующие требования:

В зависимости от вышеперечисленных задач выбирается состав стяжки для водяного тёплого пола. Чаще всего подобному комплексу требований удовлетворяет бетонная стяжка (хотя при идеальной ровности исходного покрытия можно использовать стяжку полистирольными пластинами, а в деревянных домах – даже деревянные покрытия, хотя они и отличаются повышенной деформируемостью при колебаниях температур).

Необходимые материалы и инструменты

Для обустройства покрытия необходимы следующие материалы: цемент марки не ниже 350, отсев, теплоизолирующий элемент (пенопласт, либо пеноплекс), грунтовочный состав, а также оптимизирующие присадки. Впрочем, можно обойтись и готовыми сухими смесями (например, от торговой марки Ceresit), в которых уже имеются все требуемые компоненты, а также пластификаторы.

Для обычной укладки потребуются:

Перечень инструментов может меняться при реализации особых технологических решений получения покрытия.

Технология укладки

Важным вопросом при укладке является толщина стяжки водяного тёплого пола. Этот параметр определяет эффективность аккумулирования тепла. В частности, незначительная толщина стяжки для водяного теплого пола будет вызывать повышенные теплопотери в помещении, а чрезмерная толщина стяжки под водяной тёплый пол вызовет перерасход материала и снизит фактическую высоту помещения.

Оптимальное значение высоты стяжки для водяного тёплого пола составляет 100…120 мм, и зависит от:

Кроме того, вопрос, какая толщина стяжки нужна для тёплого водяного пола, зависит также и от принятой технологии укладки.

alt

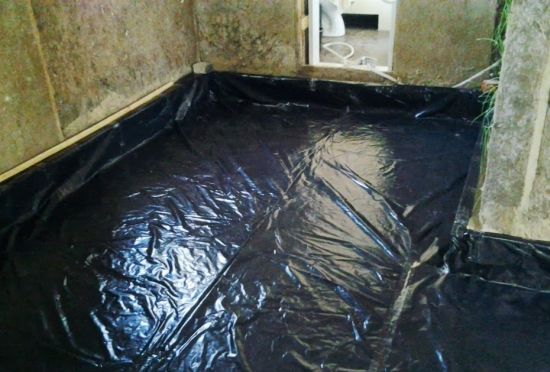

Прокладка утеплителя под черновую бетонную стяжку

Используются следующие технологии укладки:

alt

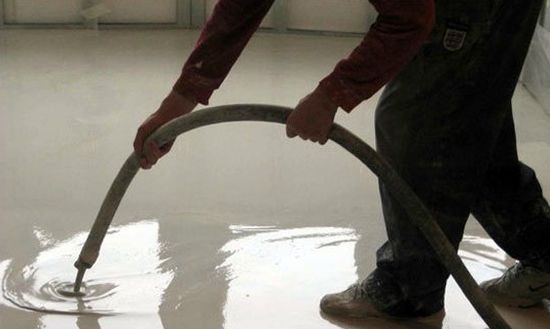

Механизированная заливка покрытия самовыравнивающейся смесью

Особо ответственным этапом является заливка черновой стяжки. Её выполняют после оштукатуривания стен. При ручной укладке поверхность пола разделяют на участки, и по линиям разделения устраивают компенсационные швы из эластичного материала, которые необходимы для обеспечения целостности покрытия при перепадах температур. Сам процесс укладки легче проводить по маякам.

alt

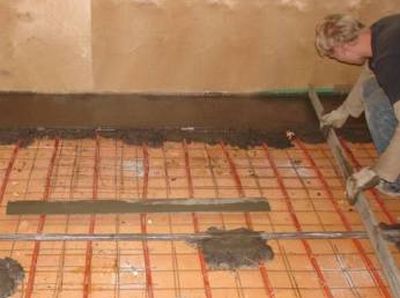

Укладка покрытия с использованием маяков
Для повышения качества готового покрытия рекомендуется при укладке водяного тёплого пола в стяжку выполнять прокалывание слоя тонким металлическим стержнем – так исключается последующее формирование пустот. Проводить это следует весьма осторожно, чтобы не повредить уложенные трубы.

Чистовое покрытие в помещении должно быть закончено в течение одного рабочего дня, поскольку неравномерность заливки отдельных площадей обуславливает и различия в теплоизоляционных показателях.

alt

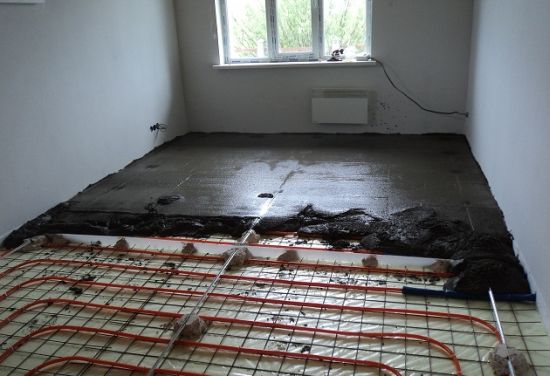

Промежуточная стадия укладки чистового слоя

Контроль и условия обеспечения качества укладки

После готовности черновой слоя контролируется точность и равномерность прокладки труб: обычно их укладывают в виде змейки или спирали, при расстоянии между смежными трубами 150…300 мм, и при удалении от стены помещения не более 50 мм. Трубы должны быть надёжно зафиксированы, с учётом их будущего теплового расширения при эксплуатации.

Непосредственно при укладке проверяется:

При соблюдении указанных условий работоспособность бетонной стяжки будет гарантирована на долгие годы.
